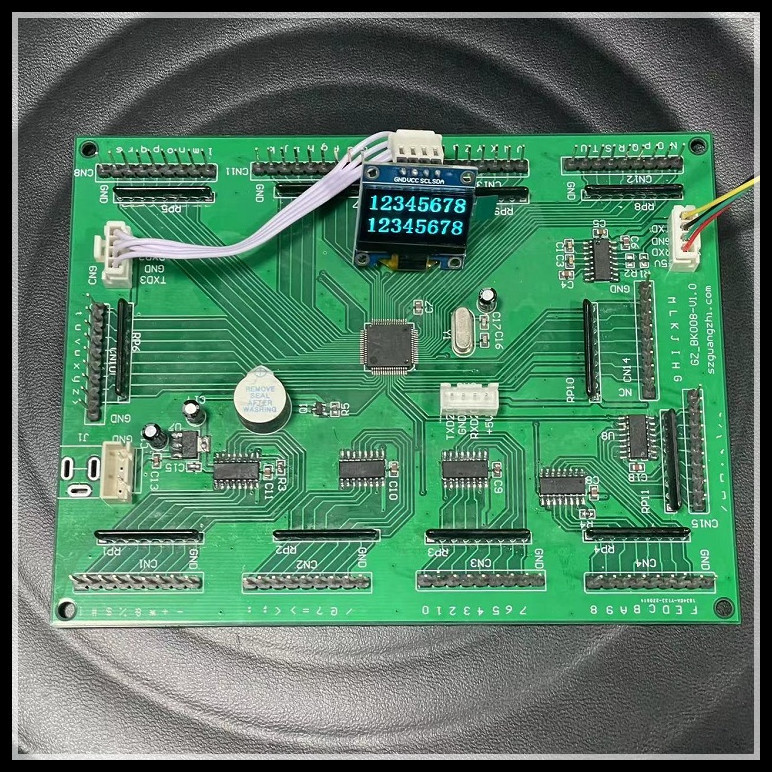

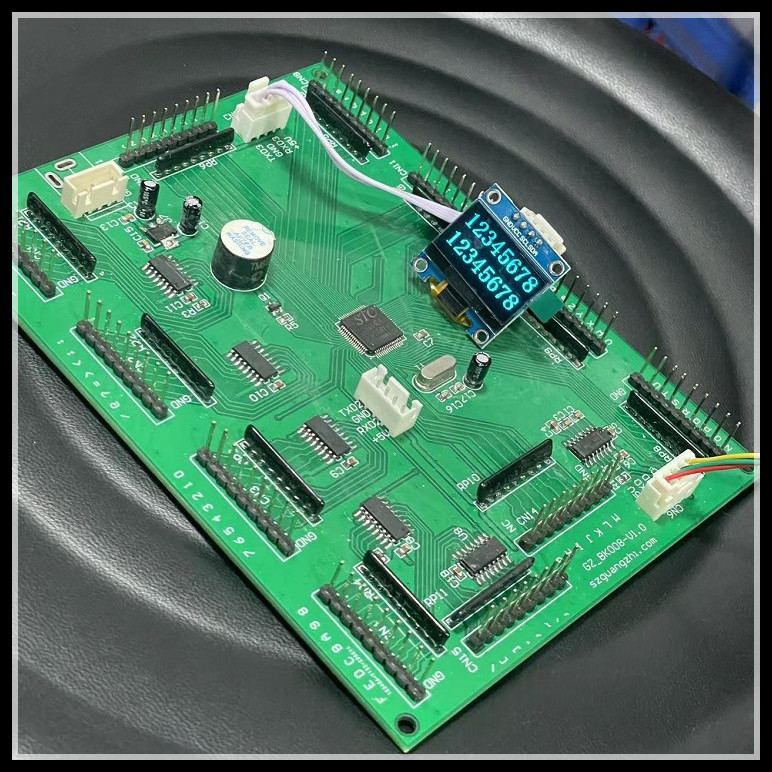

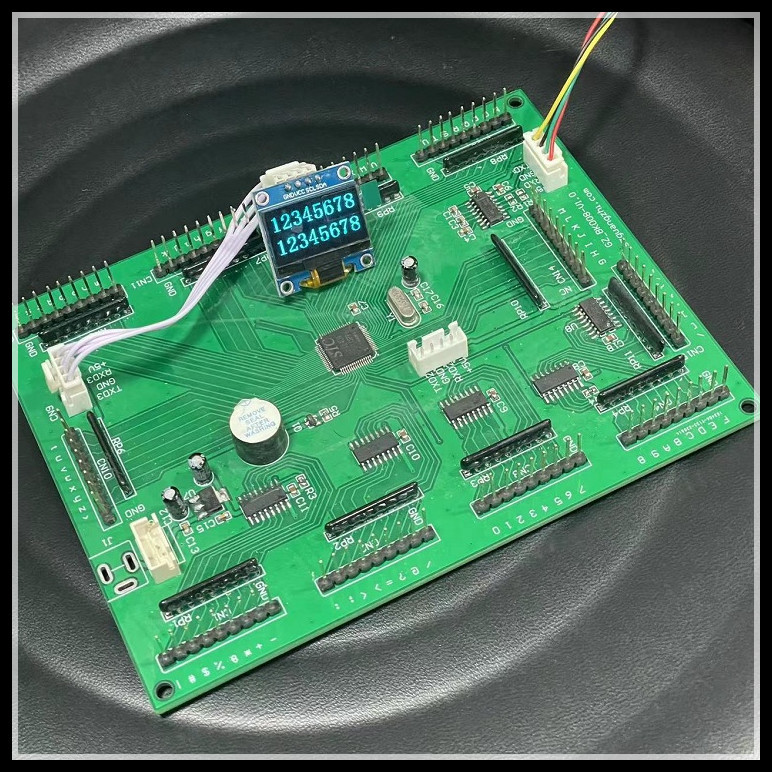

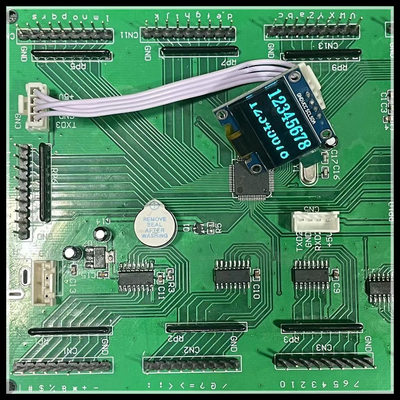

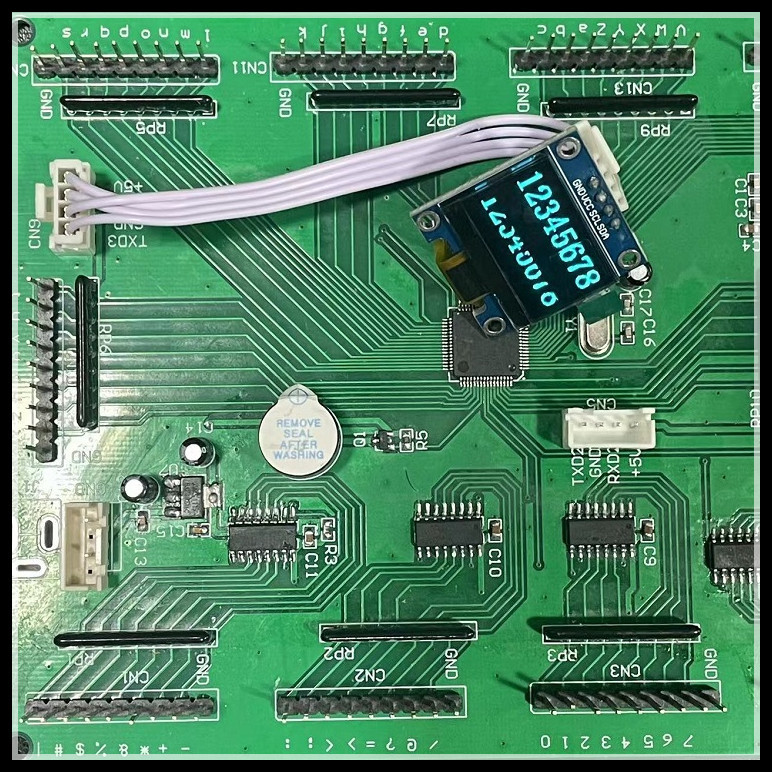

Nombre del consejo principal: placa de circuito con la pantalla

Modelo del tablero de control: GZ-BK008-V1.0

Descripción de Mainboard: El interfaz es el interfaz R232, que se puede conectar con 80 botones externos, y se puede conectar con dos pantallas de visualización a lo más. Las pantallas de visualización 2 líneas, y el tamaño de fuente pueden ser ajustados. Cuando las pantallas de visualización 2 líneas, cada línea tienen un máximo de 8 caracteres, y solamente inglés y números se exhiben;

Operación de la pantalla de visualización de Mainboard:

1. La pantalla exhibe solamente dos líneas, y cada línea exhibe solamente 8 caracteres. Cuando más de 8 caracteres son entrada en el cuadro de diálogo, sólo se exhiben los primeros 8 caracteres; si hay menos de 8 caracteres, los espacios se pueden utilizar en lugar de otro. Si los caracteres en cada línea necesidad de ser centrado, la substituyen por un espacio;

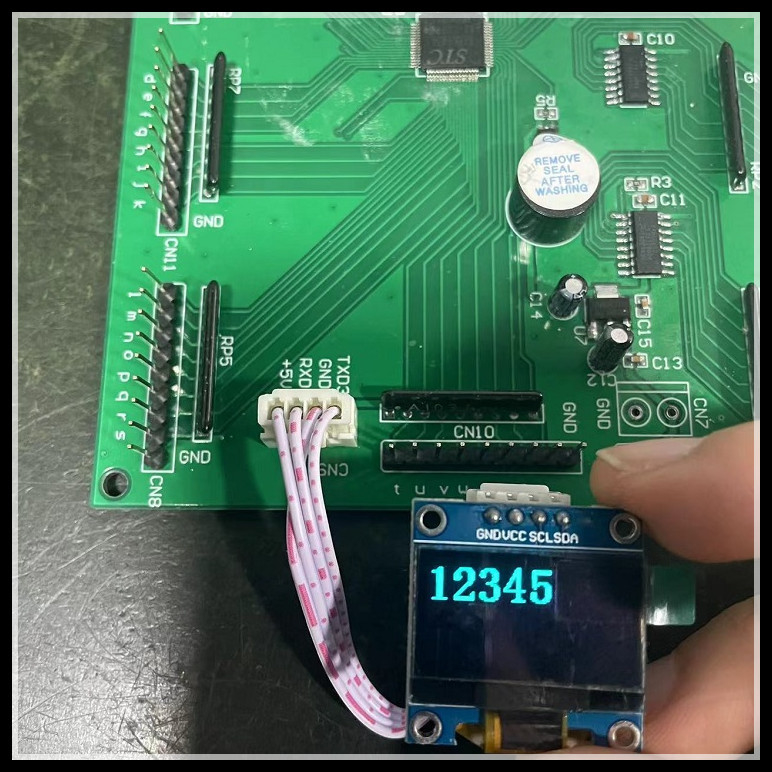

2. Entre el contenido de la primera línea de la pantalla: 1 más el contenido deseado, por ejemplo: 112345678, las pantallas de visualización: 12345678

Entre el contenido de la segunda línea de la pantalla: 2 más el contenido deseado, por ejemplo: 212345678, las pantallas de visualización: 12345678

Despeje el contenido de la primera línea de pantalla: directamente la entrada 1, manual selecto envía, la primera línea de pantalla será despejada directamente;

Despeje la segunda línea de contenido de la pantalla: directamente entrada 2, manual selecto enviar, después directamente claro la segunda línea de pantalla;

Claramente todo el contenido de la pantalla: introduzca directamente 3, seleccionan el manual para enviar, y la pantalla será despejada directamente;

Protocolo de comunicación de la placa madre:
