Modelo inalámbrico atado con alambre integrado 2633 de Chip For 2636 del ratón de la interfaz USB

2636 2633 2634 2637 circuito integrado Chips For Wired Mouse

Nombre del microprocesador: Microprocesador del ratón óptico
Modelo del microprocesador del ratón: GZ-P001-KA3.B
Descripción de producto atada con alambre del microprocesador del ratón: KA3.B es un microprocesador altamente integrado del ratón óptico con la interfaz USB que adopta más tecnología de fabricación avanzada y una mejor capacidad fotosensible.
Características principales:
●Interfaz USB
●Sola fuente de alimentación 5V
●Compatible con el ratón de Microsoft IntelliMouse 3D.
●Ayuda Microsoft Windows 7, 8, 10, XP, 2000, YO y 98 sistemas operativos
●Cumpla con Microsoft WHQL y USB-IF
●Ayuda del botón: izquierda, centro, la derecha; apoye el codificador mecánico de Z-AXIS
●Ajuste de DPI: 800/1200 DPI se puede fijar fijo, el defecto es 1200
●Circuito incorporado de la gestión del poder
●Circuito de impulsión incorporado del LED
●Resistencia limitadora incorporada del LED
●Alta integración, pocos componentes externos
●Cumpla con directorio de ROHS
●Paquete DIP12

Diagrama de la disposición del perno del microprocesador

Ajuste de DPI del microprocesador del ratón: El perno de DPI, usado para fijar el valor de DPI, el siguiente se divide en tres situaciones para introducir el uso del perno de DPI.
Ajuste de 1200 DPI: este estado es el estado de defecto, se utilizan el internos levantan método del resistor, o un ohmio externo 51K levanta el resistor puede ser conectado. Cuando IC se acciona encendido, compruebe la situación de este perno y encontrar que no se conecta ningún nivel externo o un ohmio externo 51K levanta el resistor está conectado, fije el DPI interno a 1200. Esquema circular típico del uso, tal y como se muestra en de la figura debajo de la demostración:

Características principales del microprocesador atado con alambre del ratón:
1. interfaz USB, interfaz PS2
2. sola fuente de alimentación 5V
3. compatible con el ratón de Microsoft IntelliMouse 3D. Ayudas Microsoft Windows Vista, XP, 2000, YO y 98 sistemas operativos
4. obediente con Microsoft WHQL y USB-IF
5. ayuda del botón: izquierda, centro, la derecha; apoye el ajuste mecánico del codificador DPI de Z-AXIS: 800/1200 puede ser fijado fijo
6. DPI, usted puede también cambiar dinámicamente entre 400, 800, 1200, 1600
7. Con modo de sueño y la función para despertar automática
8. circuito de la gestión del poder del accesorio;
9. circuito de impulsión del accesorio LED
10. Ningún diseño externo del oscilador cristalino
11 alta integración, pocos componentes externos
12. Cumpla con directorio de ROHS
13. Paquete DIP12

Los parámetros eléctricos del ratón inalámbrico:

Descripción:
1: Durante el proceso de la disposición del PWB del ratón, la distancia entre el perno de la tierra de IC y la tierra del condensador debe ser tan corta como sea posible, y el cable de toma de tierra debe ser tan de cobre como sea posible
2: En usos de DPI, durante la transferencia dinámica, el otro extremo del botón se pone a tierra y no se puede conectar con una fuente de alimentación 5V

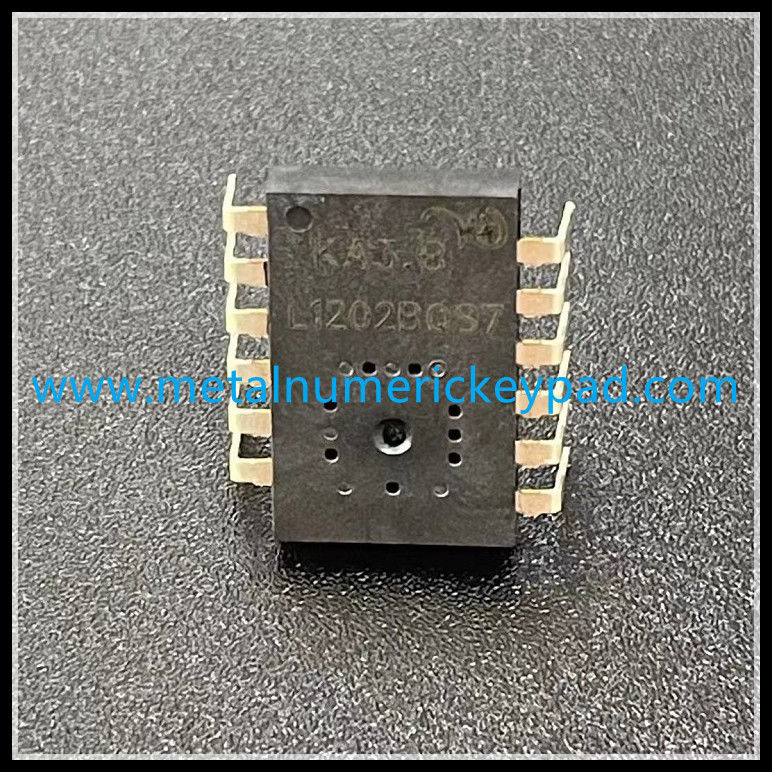

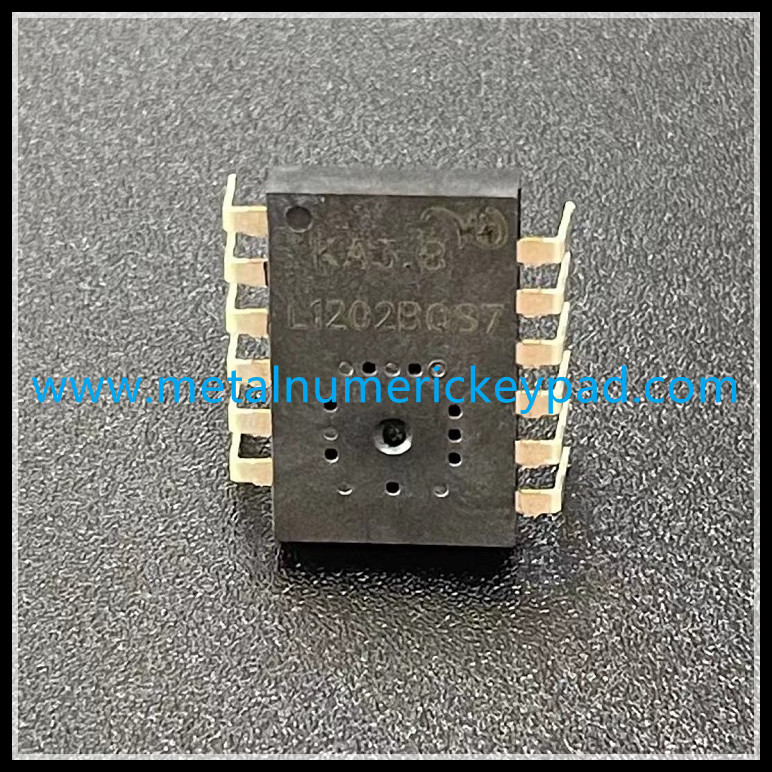

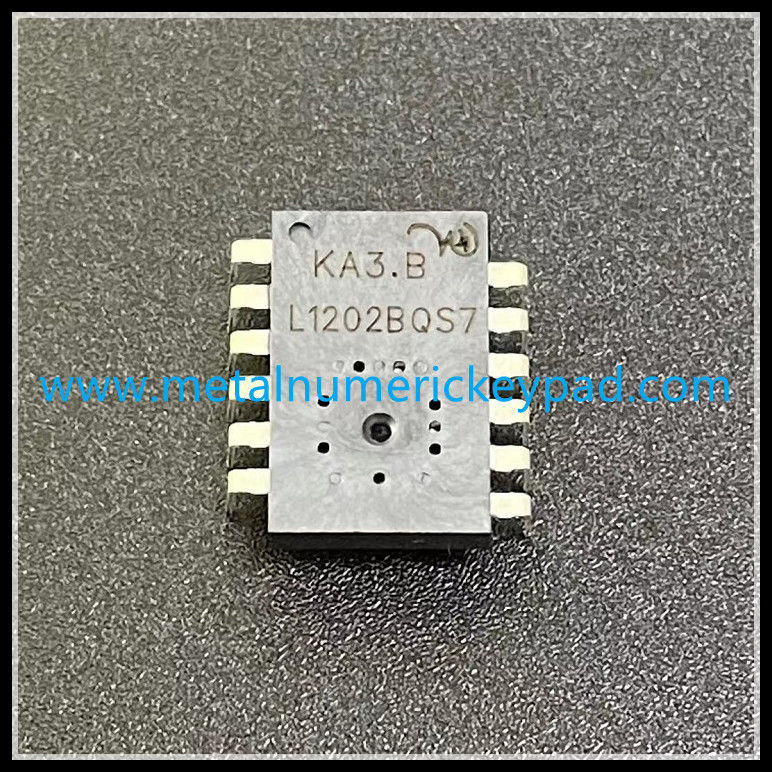

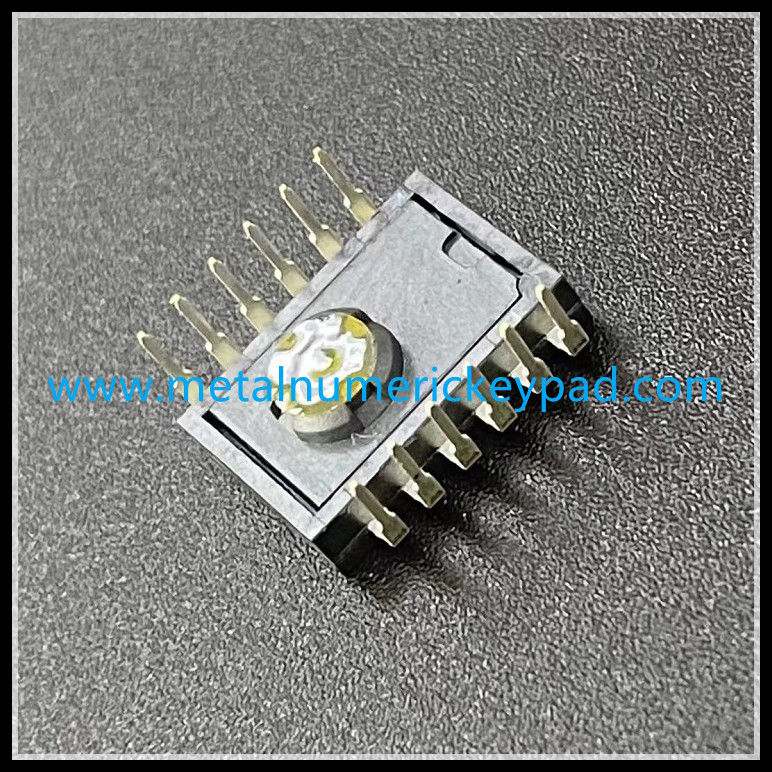

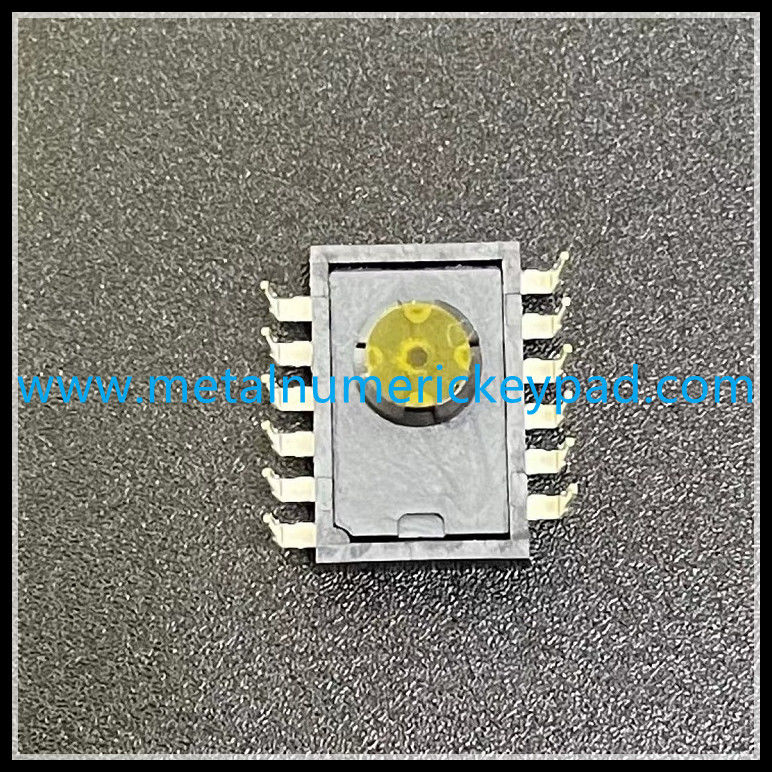

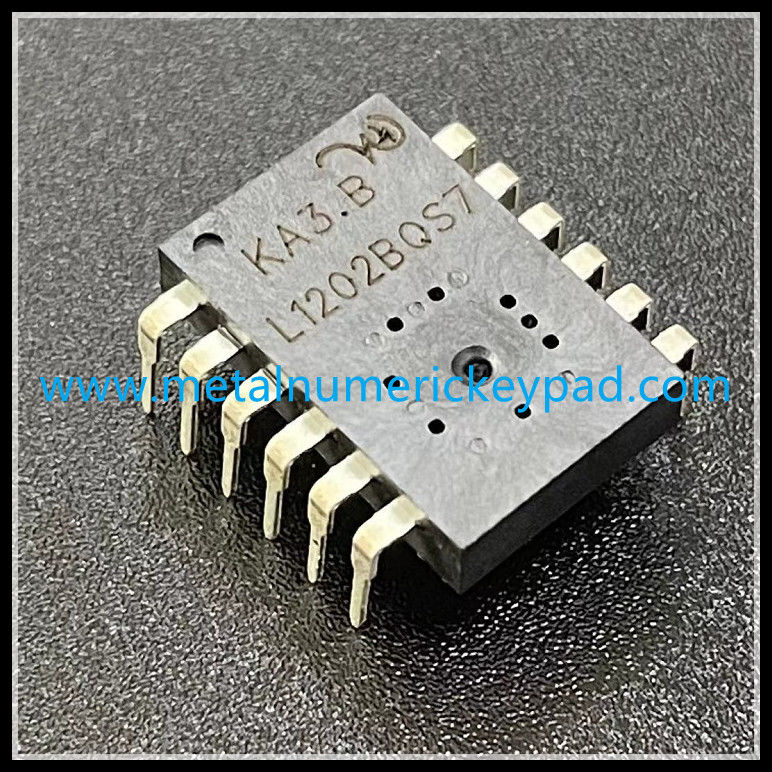

Presentación de la imagen de producto:
