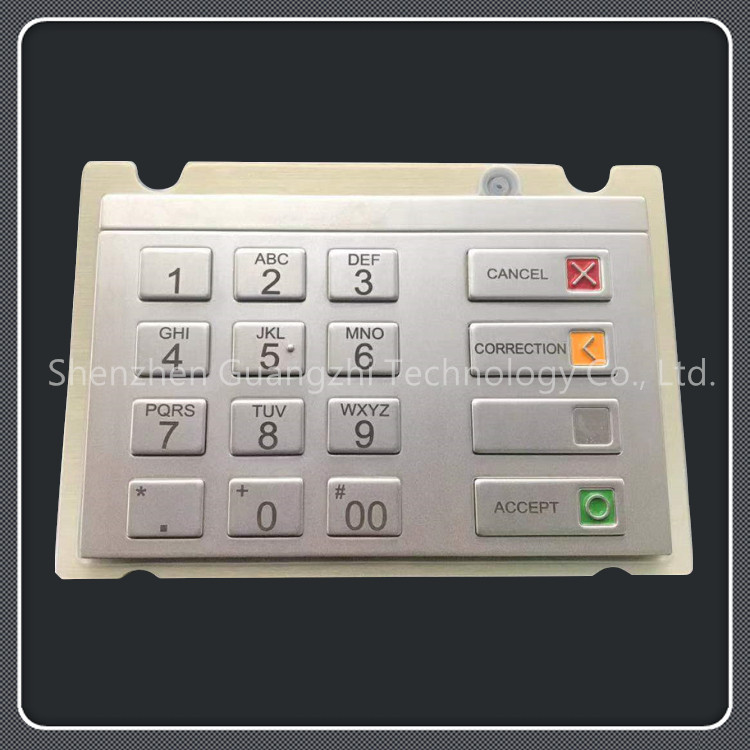

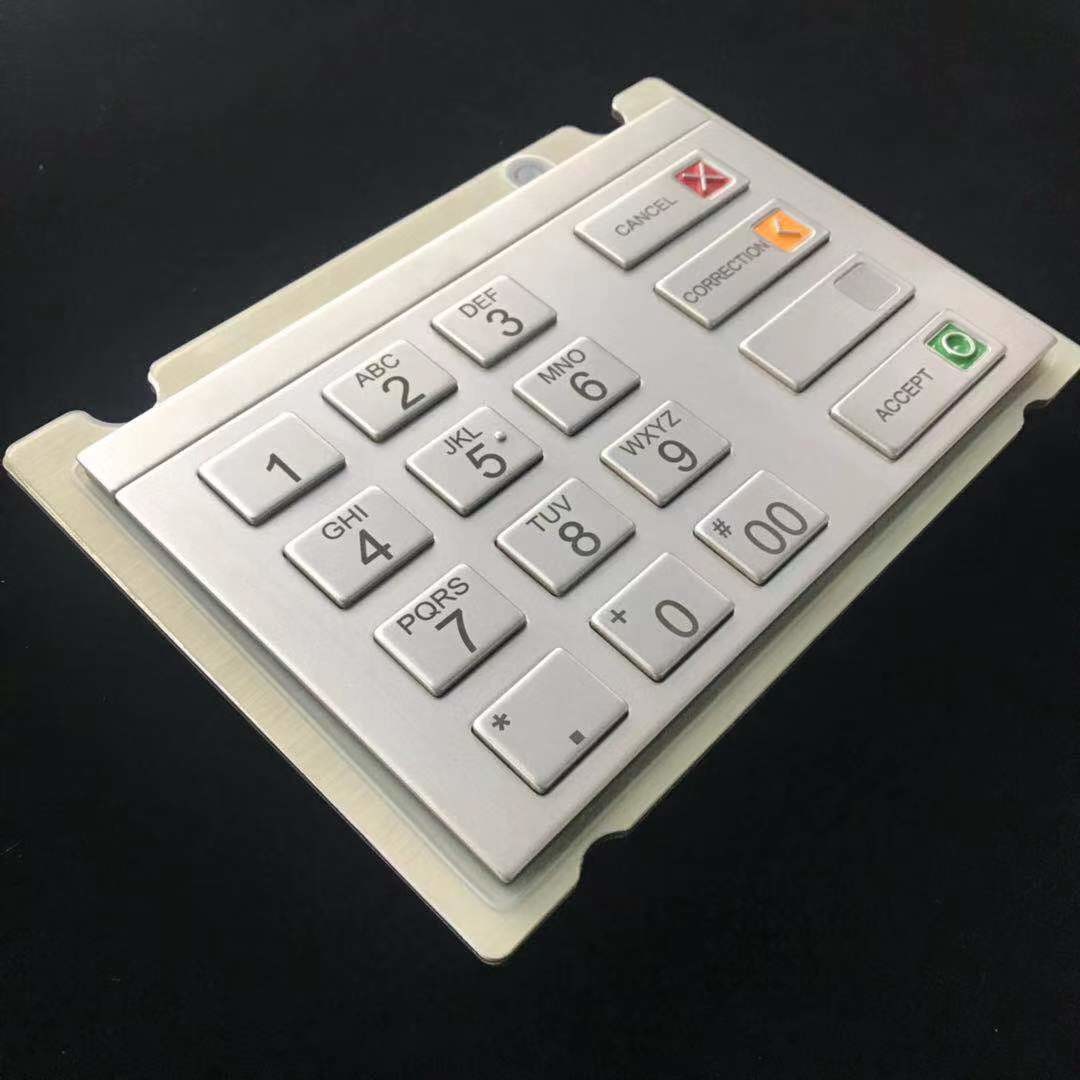

Teclado de la encripción del cajero automático del acero inoxidable, interfaz USB integrada del microprocesador de la seguridad

1.Introduction

P7 se diseña y se fabrica de acuerdo con los estándares a nivel superior del microprocesador de la seguridad industrial, y completamente la conformidad con el del más alto nivel de los requisitos nacionales e internacionales de la certificación de seguridad financiera. Con la detección de la intrusión mecanismo-perforación-resistente (intrusión), anti-desmonte, reemplazo - impermeabilice etc., él puede hacer la contraseña de usuario mucho más segura. Este producto puede ser ampliamente utilizado en finanzas, telecomunicaciones, defensa nacional y otros campos; puede también prevenir la información de usuario que trata de forzar ilegal del atacante.

característica 2.Physical

2,1 tamaño

• Dimensiones:

  • L×W×H: 176 mm×121.5mm×31mm

Dibujo P7

2,2 procesador y memoria

        Procesador:

        Base del procesador de ARM® Cortex® M3

        frecuencia de funcionamiento de la base 60MHz a través del
 de PLL

        Memoria:

        Espacio del código: 512 kilobytes

        Espacio de datos: 96 kilobytes

2,3 conector

         Conector USB

P7 adoptan el receptáculo estándar de “B” para la interfaz USB.

P7 es un dispositivo Autobús-accionado de la Lleno-velocidad USB2.0-compliant. El requisito máximo del consumo actual del EPP es 500mA usando este interfaz.

Asignación de la terminación del conector USB como abajo:

           Conector de FDK

P7 proporcionan un conector de FDK para apoyar un telclado numérico dominante de la función 8. El conector es de ZEQAN-TECH (código de producto: A2023-2X05A).

característica 3.Product

3,1 características ambientales

        Fuente de alimentación: 4.0V~5.50V, 500mA (poder del autobús del USB)

       Gama de temperaturas de funcionamiento: - 25°C ~ +65°C

       Gama de temperaturas de almacenamiento: - 30°C ~ +70°C

       Gama de temperaturas del transporte: -30°C ~ +70°C

       Humedad relativa de funcionamiento: el 5% ~ derecha del 95% sin condensación

       Humedad relativa del almacenamiento: el 5% ~ derecha del 98% sin condensación

       Humedad relativa del transporte: el 5% ~ derecha del 98% sin condensación

       Altitud de funcionamiento máxima: 3000 metros

3,2 prueba y certificaciones

         Protección del espray/del polvo de agua: IP65

         Conformidad de RoHS

         MTBF: Min.100, 000hours con 100.000 transacciones por año

         EMI/EMP EN55032/A para las emisiones

EN55024 para la inmunidad

IEC61000-4-2 nivel 4 para ESD (contacto: ±8KV; Aire: ±15KV)

Venta al por menor de IEC/EN 61000-4-4: 3 para la explosión (2kV en líneas eléctricas, 1kV en líneas de datos)

        Certificaciones:

                              CE

                              CB

                              PCI 4.X

                              PTS2.X

                              GUOMI

3,3 funcionamiento del golpe de teclado

       Quite la fuerza del interruptor: 2.5N±0.4

       Fuerza numérica de las llaves: 3.5N±0.7 (centro); 2.5N±0.5 (borde)

       Fuerza de las llaves de funcionamiento: 7.0N±1.0 (centro); 3.0N±0.5 (borde largo)

       Vida de llaves: 2.000.000 ciclos minimum@5N

3,4 funcionamiento de la batería

       ºC de life@25 de la batería (sin carga): años >10

       ºC de life@25 de la batería (con la carga): años >5

característica 4.Software

4,1 formato de bloque de Pin

        IBM 3624

        ANSI

        ISO0

        ISO1

        ISO3

4,2 actualización del firmware

Apoye el firmware autenticado actualizado y siga siendo configuración de dispositivo y valor dominante.

4,3 algoritmo

        DES/TDES cifran/el desciframiento (ECB/CBC)

       Par de claves SM2 generado

       SM2 cifran/desciframiento

       La muestra SM2/verifica

       Hachís SM3

       SM4 cifran/el desciframiento (ECB/CBC)

       Cálculo de DES/TDES/SM4 MAC

4,4 detección autorizada del retiro

4,5 generación de datos al azar

4,6 modificación de la disposición del telclado numérico

4,7 entrada del texto simple entry/PIN

4,8 entrada de la contraseña/entrada dominante principal terminal

4,9 ayuda XFS 3,3 (extensiones para los servicios financieros)

4,10 diagnosis de la situación de dispositivo de la ayuda usando indicador luminoso

4,11 entorno informático

Corriendo en WINXP y WIN7 toda la edición, y reconocido como (dispositivo OCULTADO del dispositivo del interfaz humano).
